產品介紹
1、用途

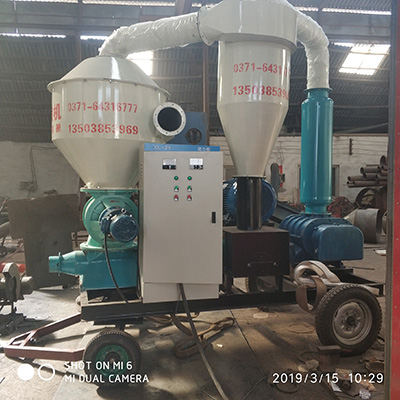

JY系列氣力輸送設備是我公司自主設計研發的一體化多功能輸送設備，主要用于吸卸散裝顆粒狀物料，如小麥、稻谷、飼料等，亦可用于顆粒狀化肥、塑料、水泥等物料的進出倉轉運作業。
2、特點
a)、JY系列氣力輸送設備實現一體化集成設計，集吸送物料、氣力輸送、除塵、降噪為一體，實用性強、可靠性高；
b)、JY系列氣力輸送設備搭載專用移動設備，可實現快速轉移靈活作業，滿足不同地形和不同工況，如物料堆積、出倉、轉運、灌裝等作業方式；
c)、采用密閉式循環系統，脈沖除塵器與旋風除塵器組合使用，真正實現無塵、無污染；
d)、氣力輸送設備采用羅茨風機作為氣源，輸送能力大，過程穩定，用電量小，真正達到節能降耗的效果；
e)、結構緊湊、重量輕、使用和保養方便。
工作原理
1、JY系列氣力輸送設備是一種 、節能的一體化氣力輸送設備，利用具有一定速度和壓力的空氣作為動力，帶動粉狀、顆粒狀物料沿設定好的管路通道，輸送到指定位置；
2、JY系列氣力輸送設備屬于稀相負壓輸送，本系統采用羅茨風機作為氣源，吸嘴或旋轉供料器作為供料裝置，物料同大氣一起從入口進入輸送管道，通過負壓氣流輸送到末端收料倉；
3、JY系列氣力輸送設備的物料輸送過程完全由空氣動力特性控制，按照循環兩相流的基本原理，在垂直管路中，當空氣速度特定臨界范圍（物料的重力與空氣的動力平衡）物料呈懸浮狀體，低于臨界范圍，物料下降；
4、JY系列氣力輸送設備輸送物料時首先進入過渡倉，物料在過渡倉低于臨界范圍下落，經過過渡倉關風器輸送到指定位置，過渡倉內的粉塵順著氣流進入二級保護倉（旋風除塵器）進行二次凈化除塵；
5、JY系列氣力輸送設備配套的給料靴進過特殊設計，可靈活的改變進口距離及方向，增大作業范圍、提高了作業的靈活性、機動性。
技術參數
|
型號
|
額定輸送量（t/h）
|
整機功率
（KW）
|
空氣壓力（mm）
|
水平輸送距離（m）
|
吸距
（m）
|
揚程
（m）
|
空氣流量
（m3/h）
|
|
JY-3
|
3
|
6.25
|
940
|
20
|
6.5
|
5
|
780
|
|
JY-5
|
5
|
8.25
|
1000
|
30
|
8.5
|
5
|
800
|
|
JY-10
|
10
|
11.75
|
1500
|
50
|
10
|
8
|
1000
|
|
JY-15
|
15
|
16.1
|
1600
|
70
|
20
|
12
|
1600
|
|
JY-20
|
20
|
23.1
|
2200
|
120
|
30
|
18
|
1800
|
|
JY-30
|
30
|
38.5
|
3300
|
170
|
50
|
30
|
1800
|
